| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | HG220806002 |
| Kuantitas min Order: | 1 buah |
| Harga: | $80/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 50 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, D/P |
| Menyediakan kemampuan: | 1000 buah/bulan |
| Nomor Gigi: | 68 | Sudut heliks: | 20° |
|---|---|---|---|
| Sudut Tekanan: | 20° | Tinggi total: | 85mm |
| Kekerasan: | 58-62 HRC | Bahan: | AISI 4140 |
| Menyoroti: | 42CrMo Pinion Helical Gears,AISI 4140 pinion helical gear,Helix Gear 7 Module |
||

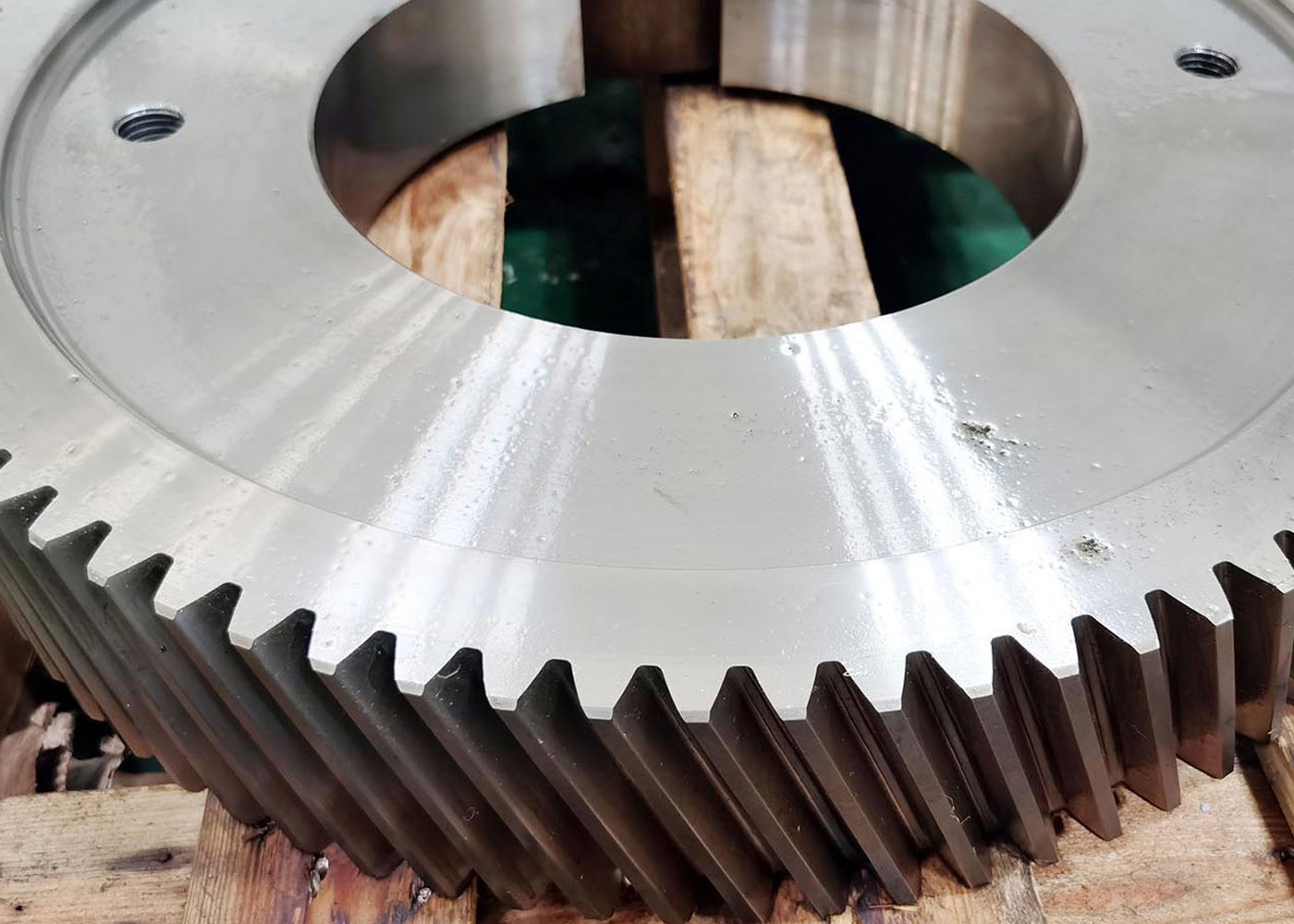

AISI 4140 42CrMo Baja 7 Modul Gear Helical Untuk Kotak Gir Industri
1)Deskripsi Peralatan Heliks
Gir heliks dibentuk oleh pemotong yang menghasilkan sudut yang memungkinkan beberapa gigi untuk mesh secara bersamaan.
2) Fitur Peralatan Heliks
Sebagai kontak geser dari gigi meshing, Gear spiral dengan kapasitas beban yang lebih besar dan ketenangan
dan kelancaran operasi.
3) Spesifikasi pemasangan Helical Gear
a) Pemasangan kunci
b) Set Sekrup
c) Sekrup pengikat hub
d) Pembagian
e) Pengeboran sederhana
| Produk | Gear Helical |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| Produksi | Perlengkapan Hobbing |
| Menggiling Gigi | √ |
| Modul (M) | 7 |
| Jumlah Gigi (Z) | 68 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 20° |
| Tingkat Keakuratan | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
