| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | RG22081003 |
| Kuantitas min Order: | 50 buah |
| Harga: | $20/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 45 hari |
| Syarat-syarat pembayaran: | L/C, T/T, D/P, Western Union |
| Menyediakan kemampuan: | 2000 Set/Bulan |
| Bahan: | 45# | Tinggi total: | 30 mm |
|---|---|---|---|
| Panjang: | 1100mm | Lebar: | 24mm |
| Modul: | 3 Modul | Sudut Tekanan: | 20° |
| Menyoroti: | 2.5 Rak dan pinion heliks modul,2.5 Rak modul dan kemudi pinion,Rak dan Pinion 2.5 Modul Kustom |
||

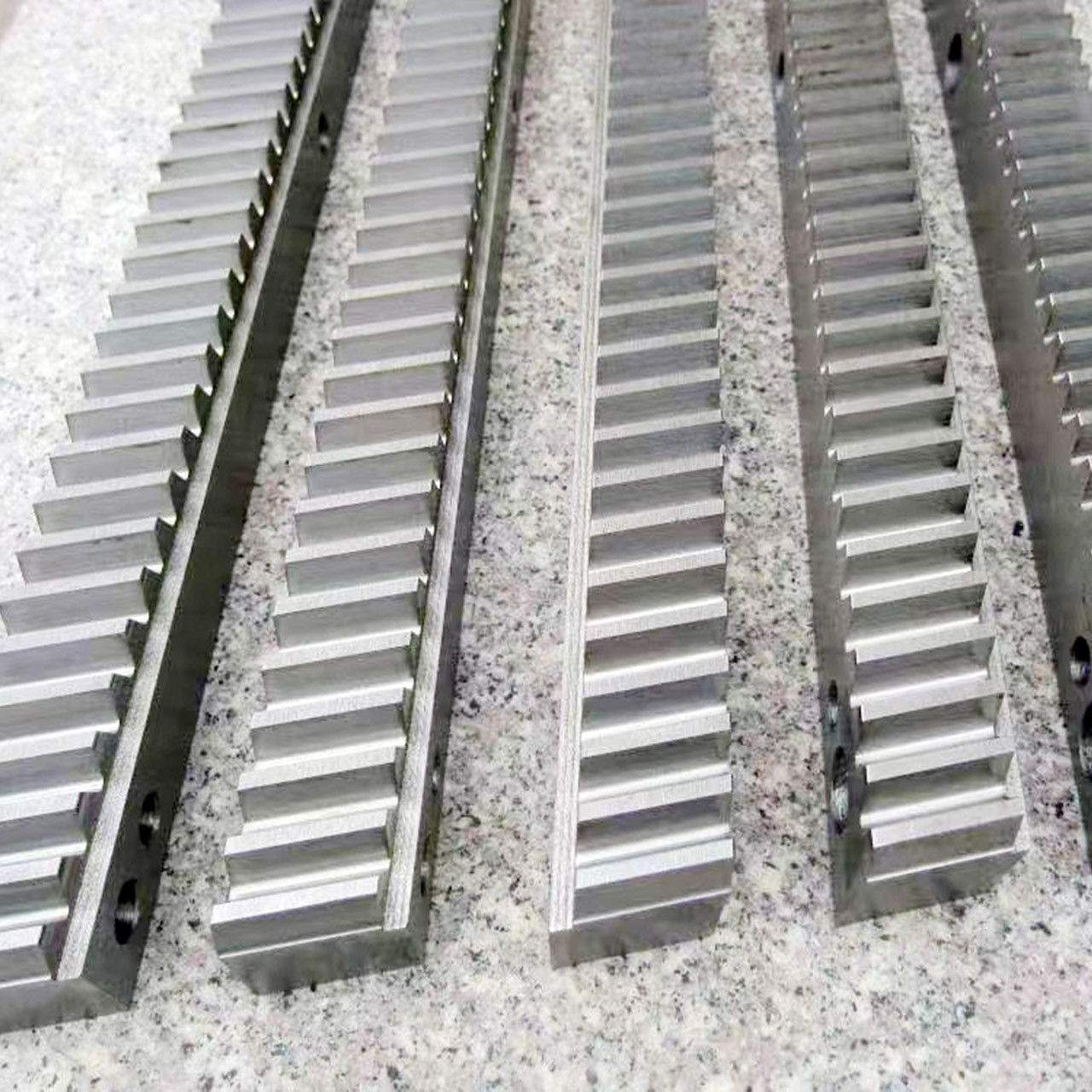

Custom 2.5 Module Helical Rack Gears dan Pinions untuk Sistem Steering
Custom 40Cr Steel Spur Rack Gears dan Pinions Untuk Aplikasi Pintu Otomotif
1) Deskripsi Rack Gear dan Pinion
Rack and pinion adalah jenis aktuator linier yang terdiri dari sepasang gigi yang mengkonversi rotasional
Kombinasi gigi Rack dan gigi Spur ini umumnya disebut Rack dan Pinion.
Kombinasi rak dan pinion sering digunakan sebagai bagian dari aktuator linier sederhana, di mana rotasi poros
yang digerakkan dengan tangan atau oleh motor dikonversi menjadi gerak linier.
2) Data teknis dasar Rack Gar dan Pinion
a) Modul
b) Sudut tekanan
c) Sudut Heliks (Untuk peralatan rak spiral dan pinion spiral)
| Produk | Gir Rack dan Pinions |
| Disesuaikan | √ |
| Jenis Profil Gir | Penggerak rak |
| Pabrik gigi gigi | Penggilingan Gir |
| Penggilingan Gigi Gear | Jika diperlukan |
| Modul (M) | Adat |
| Jumlah Gigi (Z) | |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | Adat |
| Tingkat Keakuratan Gigi | Kelas ISO 8-9 |
| Pengolahan Panas | Pengeras Induksi |
| Kekerasan permukaan | 200-230HB/ 40-45 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
