| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SPG22081103 |
| Kuantitas min Order: | 5 buah |
| Harga: | $260/Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 50 Dyas |
| Syarat-syarat pembayaran: | L/C, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 1500 buah/bulan |
| Bahan: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| Lebar wajah: | 65 | Nomor Gigi: | 24 |
| Jenis Profil: | Gigi Lurus | Kelas Kualitas: | ISO 6-7 Kelas |
| Menyoroti: | 20Cr2Ni4 steel spur gears,Precision Spur Gears 10 Modul 24T,20Cr2Ni4 Steel Precision Spur Gears |
||

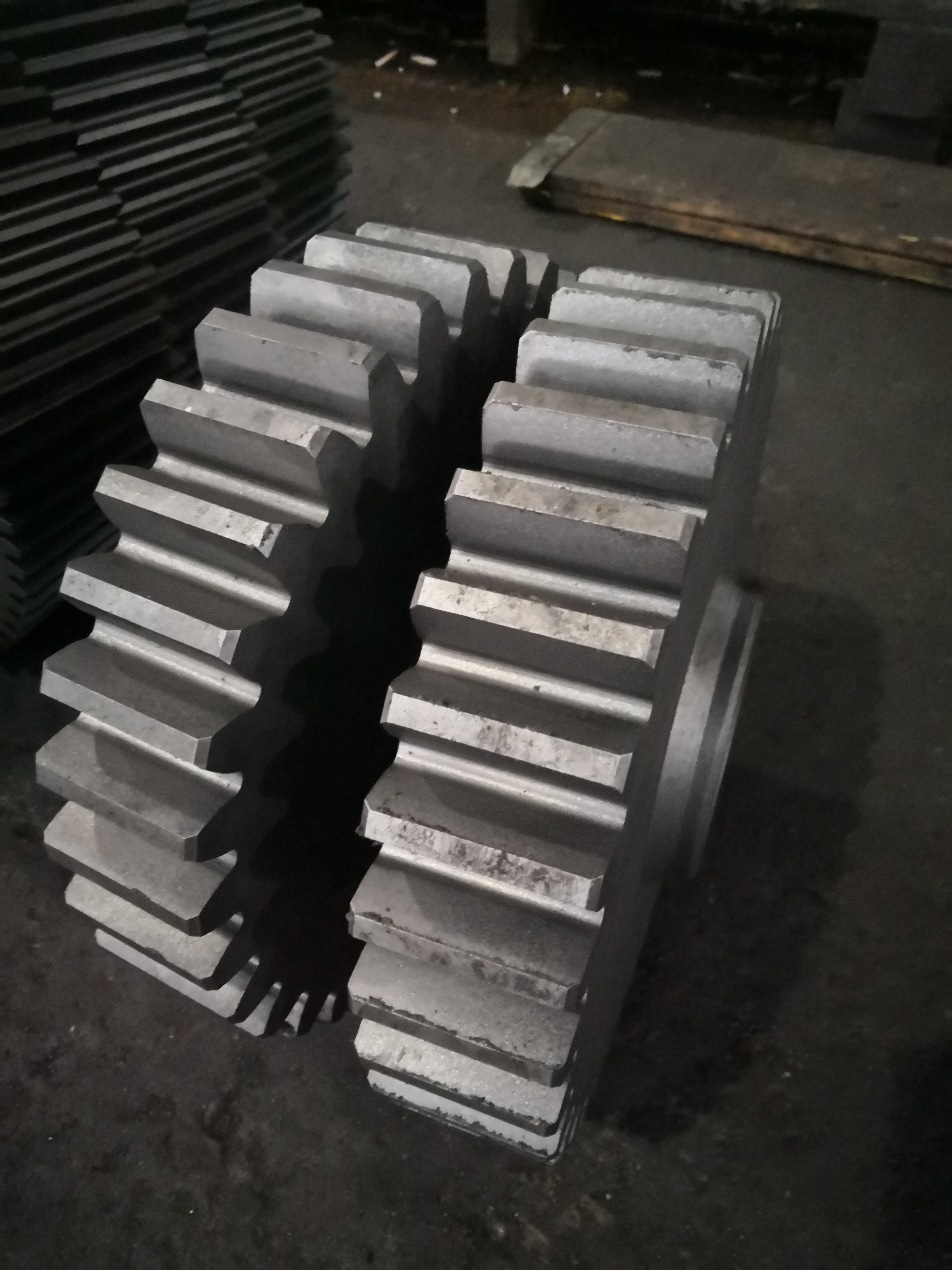

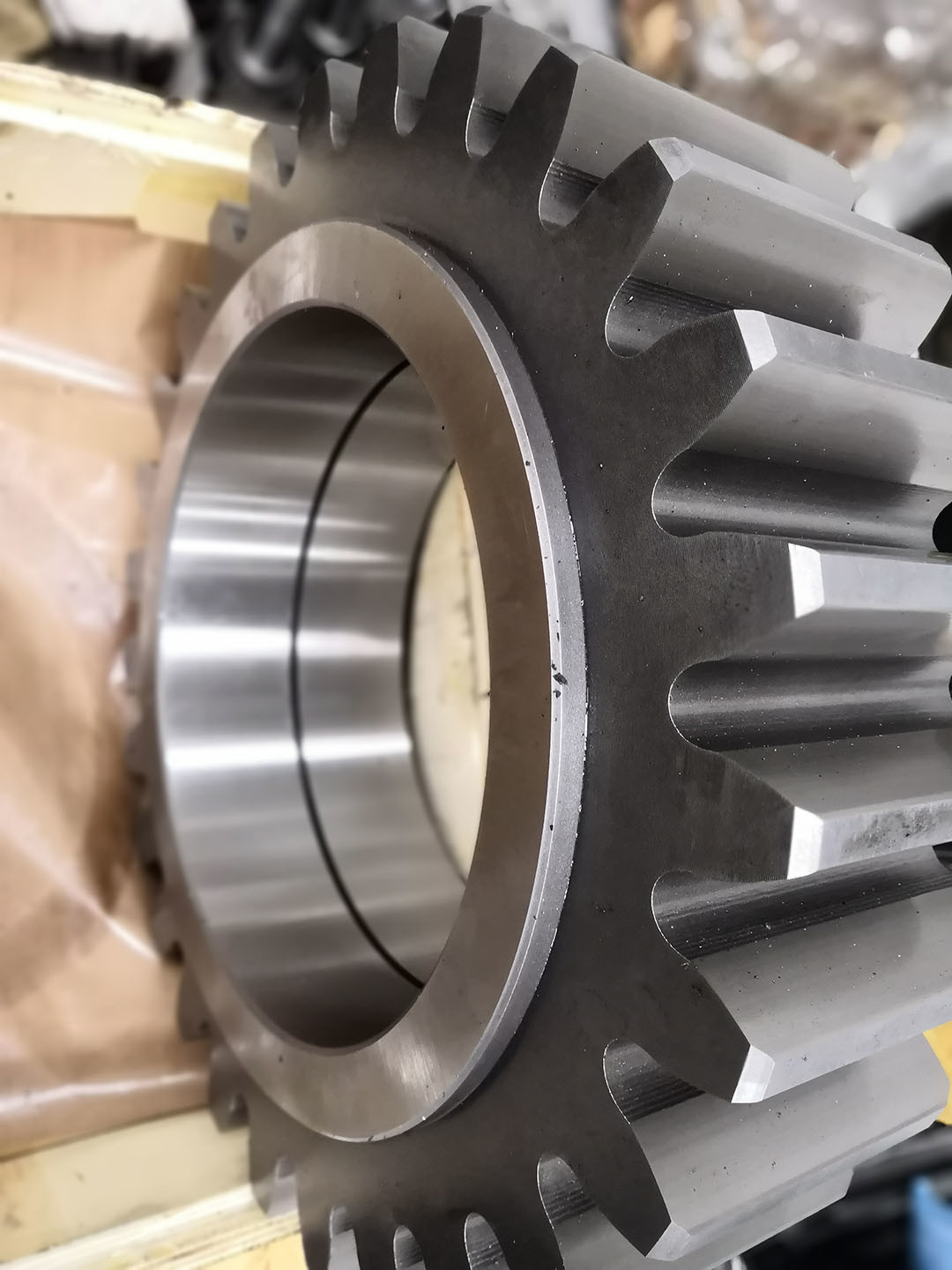

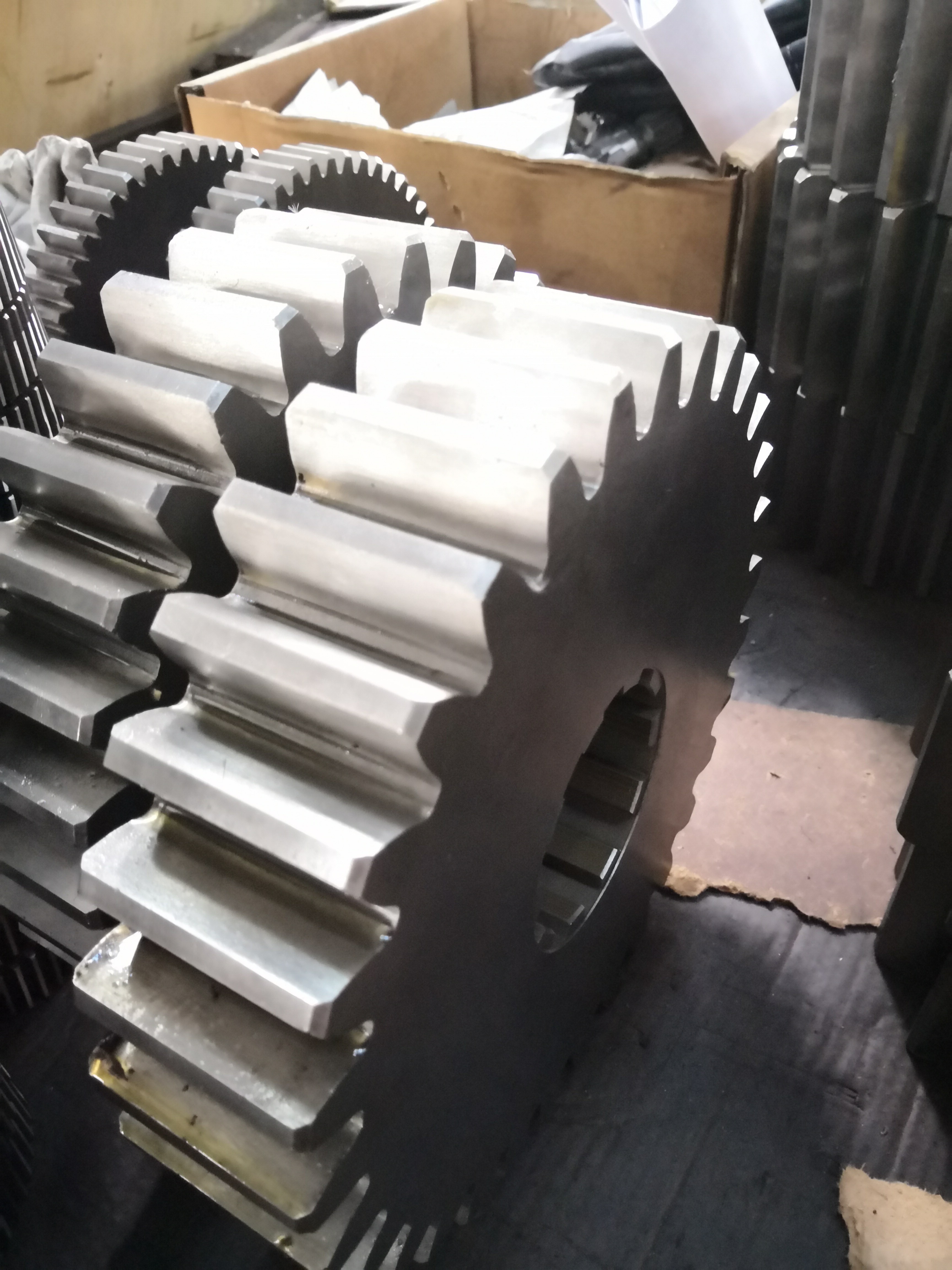

10 Modul 24T Gear Grinding Planetary Gear untuk Reducer Kecepatan Transmisi
1) Jenis-jenis Gear Spur
Ada dua jenis utama gigi dorong: eksternal dan internal.
Gir eksternal memiliki gigi yang dipotong pada permukaan luar silinder.
Dua gigi eksternal bersatu dan berputar ke arah yang berlawanan.
Sebaliknya, roda gigi bagian dalam memiliki gigi yang dipotong di permukaan bagian dalam silinder.
Peralatan luar duduk di dalam gigi internal, dan gigi berputar ke arah yang sama.
Karena poros yang diposisikan lebih dekat satu sama lain, rangkaian gigi internal lebih kompak daripada rangkaian gigi eksternal.
Gear internal digunakan terutama untuk planetary gear drive.
| Produk | Gear Spur |
| Disesuaikan | √ |
| Jenis Profil Gir | Gear Silinder |
| Pabrik gigi gigi | Perlengkapan Hobbing |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 10 |
| Jumlah Gigi (Z) | 24 |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 0° |
| Tingkat Keakuratan Gigi | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
