| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | GS2022082103 |
| Kuantitas min Order: | 2 set |
| Harga: | $2/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Modul: | 2 | Tipe Splin: | Libatkan Spline |
|---|---|---|---|
| Sudut Tekanan: | 30° | Bahan: | 20CrMnTi |
| Perawatan panas: | Karburasi | Panjang: | 272 |
| Menyoroti: | 17CrNiMo6 Steel Involute Spline Shaft,2 Modul Involute Spline Shaft,17CrNiMo6 Steel Involute Shaft |
||

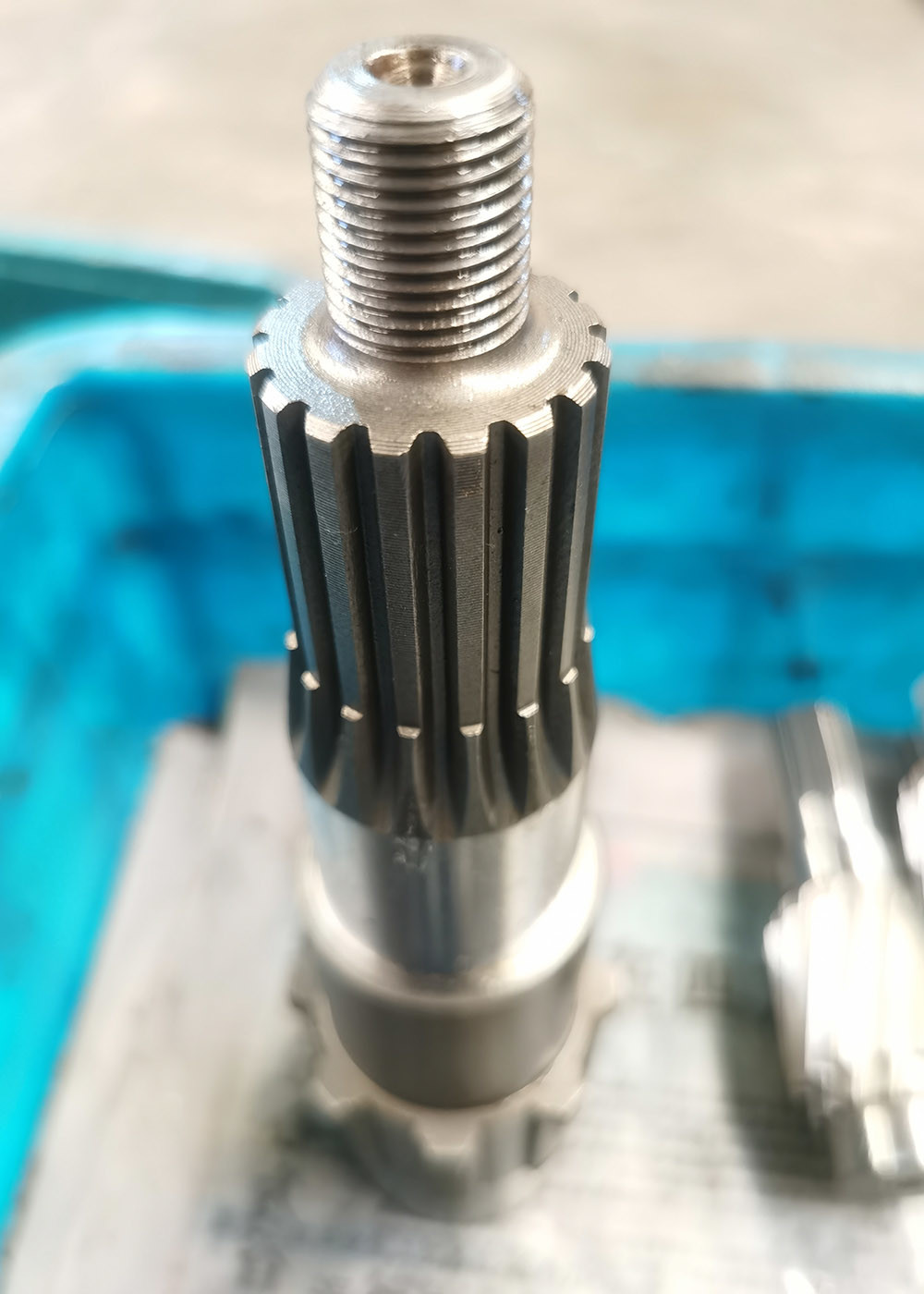

2 Modul 17CrNiMo6 Baja Involute Spline Shaft Transmission Shafts
1) Aplikasi Spline Shaft
a) Elemen transmisi mekanik seperti gigi dan katrol mungkin perlu dikeluarkan dari poros karena
ke sistem transmisi daya.
b) Gerakan sumbu relatif dari sistem transmisi diperlukan untuk tujuan fungsional seperti kecepatan
Reduktor dan kopling.
c) Pemindahan torsi yang tinggi diperlukan.
| Produk | Gear Helical |
| Disesuaikan | √ |
| Bahan | 17CrNiMo6 |
| Pabrik gigi gigi | Spline Hobbing |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 2 |
| Jumlah Gigi (Z) | |
| Sudut Tekanan (α) | 30° |
| Sudut Heliks (β) | 20° |
| Tingkat Keakuratan Gigi | Kelas ISO 7/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
