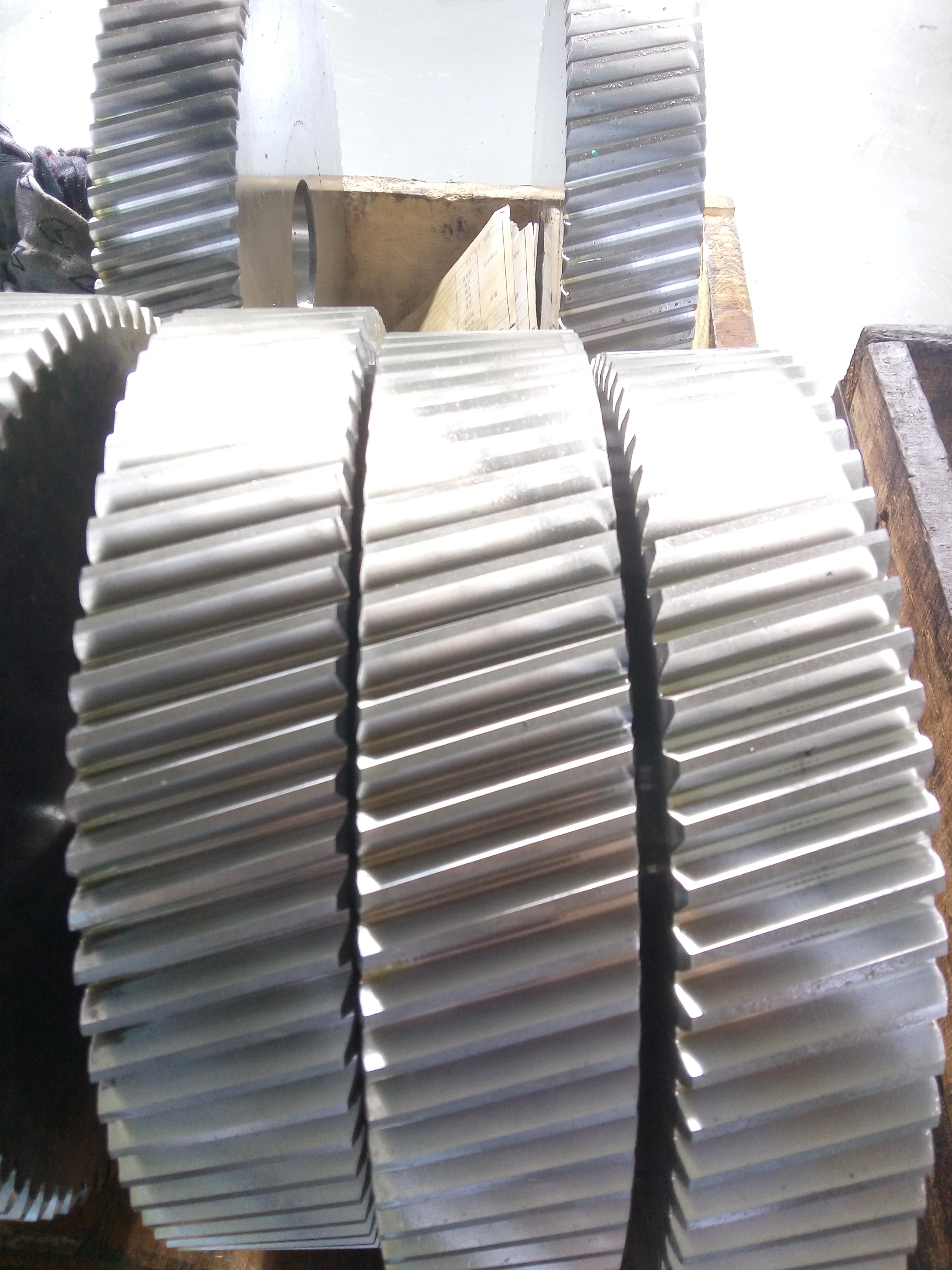

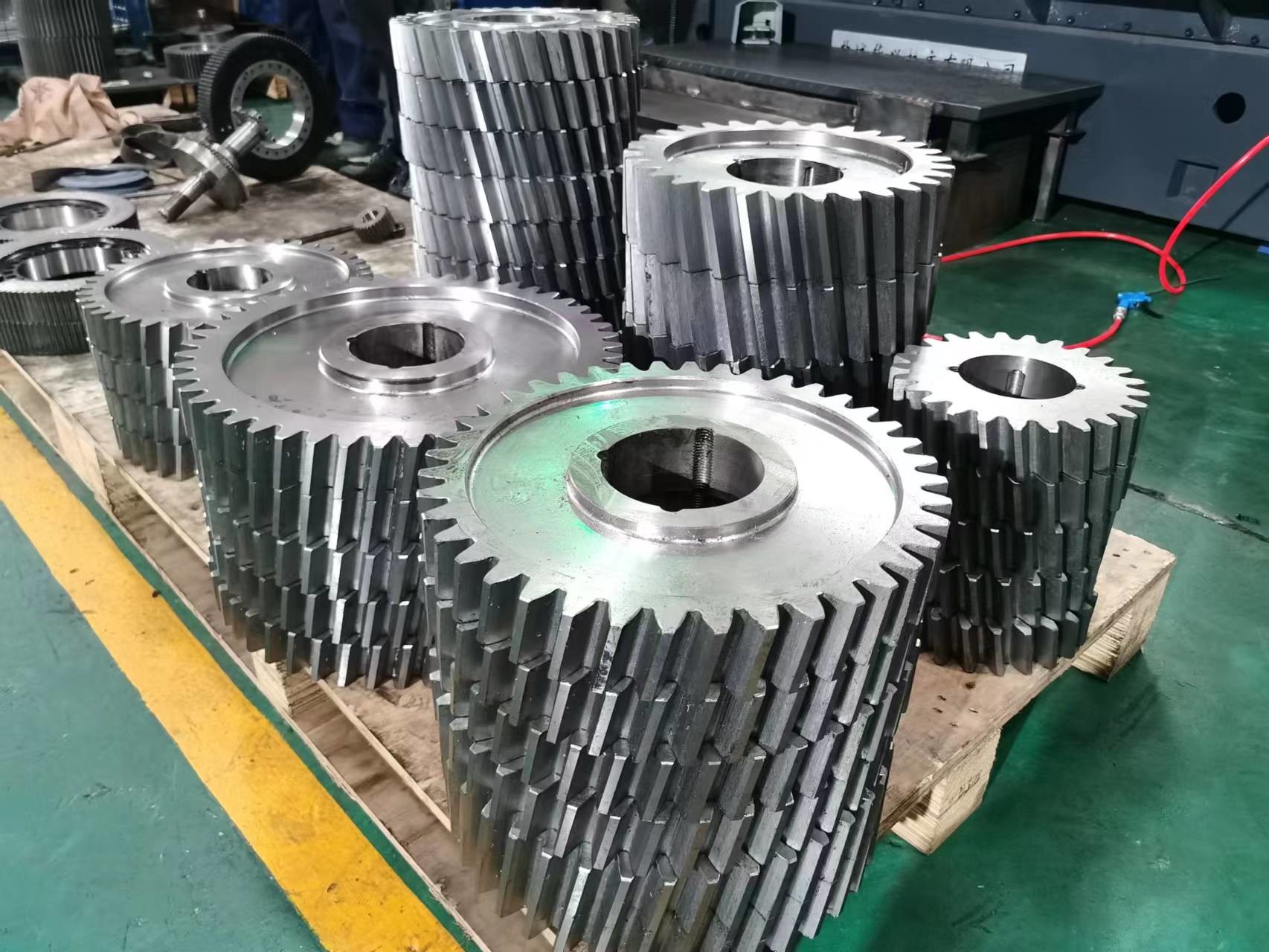

10 Modul 1045 Gear Helical Tunggal Baja untuk Gear Hobbing dengan Profil Gear Silinder

10 Modul 1045 Baja Single Gear Hobbing Helical Gear Helix 12°

1) Deskripsi Gir Heliks

Gear spiral dengan sudut spiral dibandingkan dengan gigi dorong.

Gear spiral dapat berorientasi ke kiri atau ke kanan.

Sudut tekanan standar adalah 20 °, beberapa desain peralatan lama juga menggunakan 14,5 °

Gear heliks menghasilkan gaya sumbu ketika gigi bekerja, gaya sumbu menjadi lebih besar ketika sudut helix meningkat.

2) Data Teknis Utama Peralatan Heliks

a) Pitch diameter normal adalah pitch diameter di permukaan normal pada gigi gigi spiral.

b) Jarak diameter gigi spiral sama dengan gigi empedu.

Ini adalah rasio dari jumlah gigi untuk diameter.

c) Pitch normal melingkar adalah jarak antara titik yang sama dari gigi yang berdekatan di permukaan diameter pitch dalam arah normal.

d) Deskripsi pitch melingkar adalah sama dengan gigi spur.

Jarak antara titik yang sama pada gigi gigi yang berdekatan.

e) Pitch aksial juga merupakan jarak antara titik yang sama pada gigi yang berdekatan yang diukur pada arah aksial permukaan pitch.
