| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Nomor model: | SB22112602 |
| Kuantitas min Order: | 2 set |
| Harga: | $300/ Piece |
| Kemasan rincian: | peti kayu lapis |
| Waktu pengiriman: | 62 Hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 500 Set/bulan |
| Modu: | 7 | Arah: | Tangan kanan |
|---|---|---|---|
| Sudut heliks: | 35° | Kekerasan: | 58-62 HRC |
| Perawatan panas: | Karburasi | Kelas Kualitas: | ISO 6 Grade Agma 11 Grade |
| Reaksi: | 0,18~0,22 | ||
| Menyoroti: | Karburasi Gigi Transmisi Presisi,62 Gigi Transmisi HRC,Gerinda Poros Gigi Bevel Spiral |
||

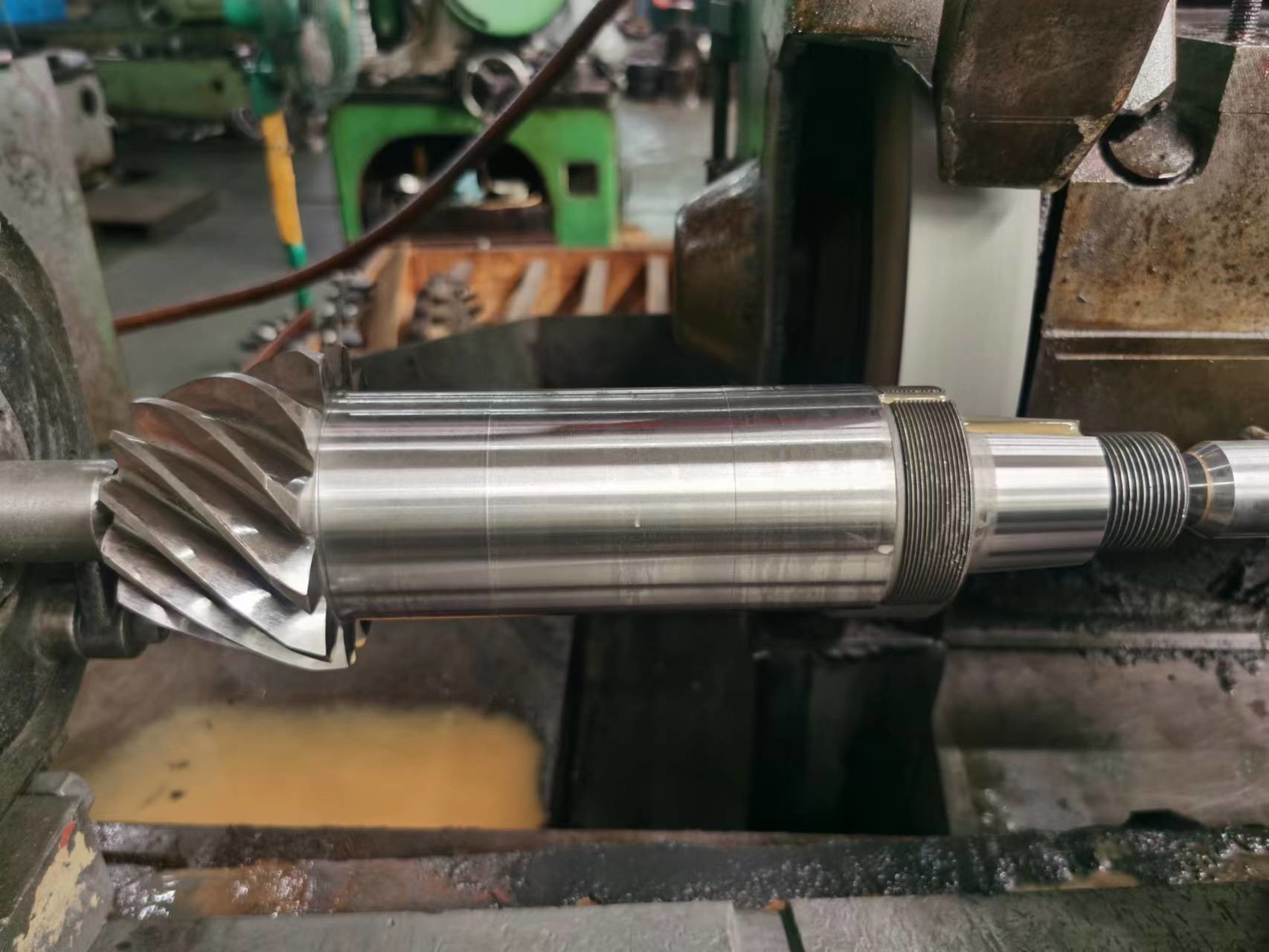

Transmisi Precision Gear Gear Grinding Spiral Bevel Gear Shaft
1) Deskripsi roda gigi spiral bevel
Gir bevel spiral digunakan dalam situasi di mana sumbu rotasi poros harus mengubah arah.
Contoh dari ini adalah diferensial mobil di mana poros prop berputar diputar melalui 90 ° untuk menggerakkan roda.
2) Jenis Bevel Gears
Gear Bevel lurus
Gear Bevel Spiral
Peralatan Bevel Hypoid
3) Ciri-ciri gigi miring spiral
Set gigi miring spiral harus diganti berpasangan.
diganti bersama.
| Produk | Spiral Bevel Gear Shaft |
| Disesuaikan | √ |
| Bahan | SAE 4320/ 20CrNi2MoA |
| Pabrik gigi gigi | Penggilingan Gear & Penggilingan Gigi Gear |
| Penggilingan Gigi Gear | √ |
| Modul (M) | 7 |
| Jumlah Gigi (Z) | 12 |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 35° |
| Tingkat Keakuratan Gigi | Kelas ISO 6/ AGMA 11Kelas |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
