| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| Kemasan rincian: | Peti kayu lapis |
| Delivery Time: | 60 Days |
| Syarat-syarat pembayaran: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Gear Grinding: | Profile Grinding | Material: | 17CrNiMo6 |
|---|---|---|---|
| Surface Hardness: | 40-60HRC | Color: | Standard |
| Accuracy: | ISO 6 Grade | Hardness: | 58-62 HRC |
| Menyoroti: | Peralatan Heliks Tunggal Beban Berat,Gear Helical Tunggal Berkecepatan Tinggi |
||

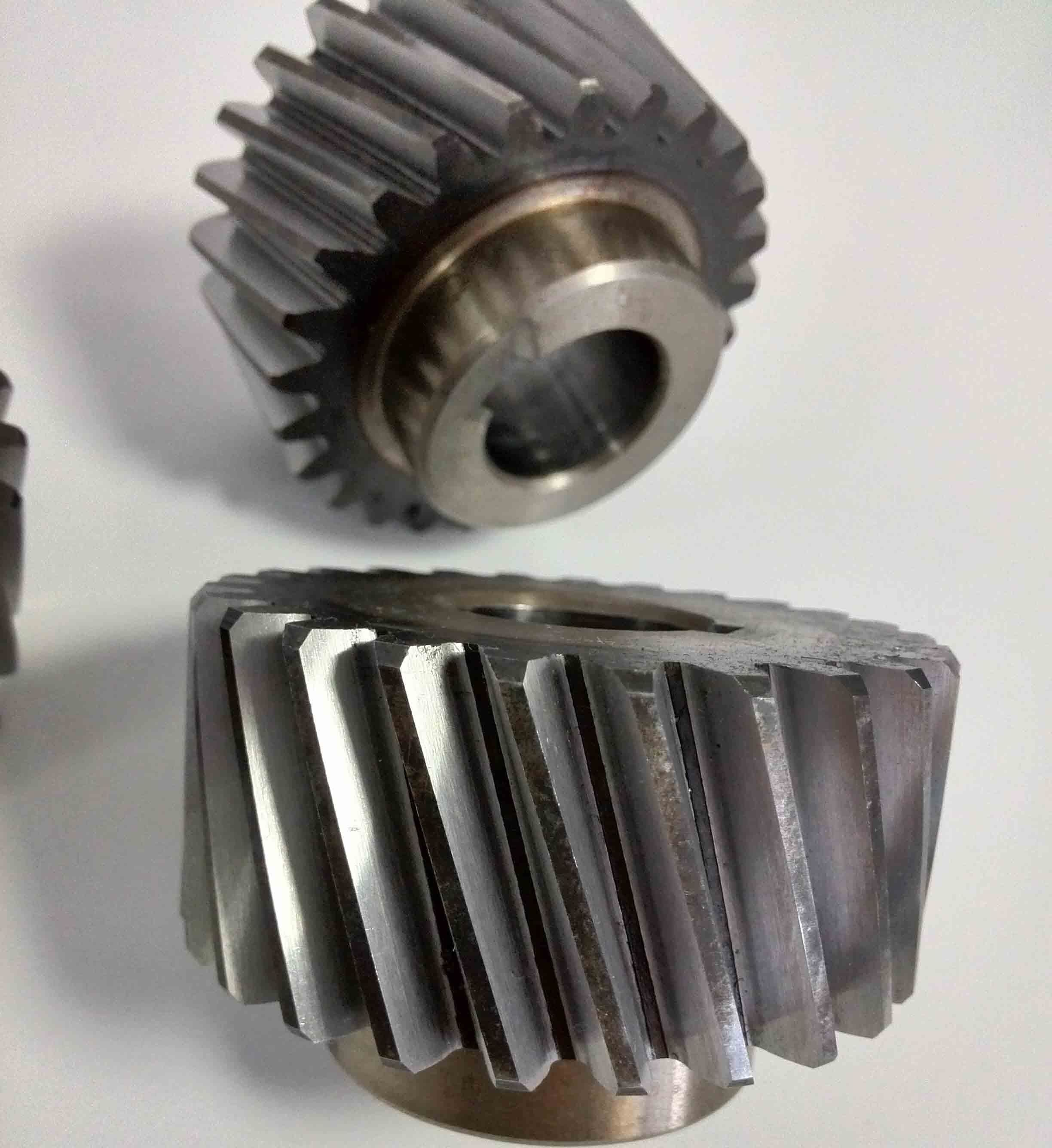

1)Deskripsi Peralatan Heliks
Gigi roda gigi heliks diatur secara spiral relatif pada sumbu. Struktur unik ini memungkinkan setidaknya dua atau tiga gigi untuk meshing secara bersamaan selama proses transmisi,memastikan kontinuitas dan stabilitas transmisiMenurut arah heliks, dapat dibagi menjadi tipe kidal dan kanan.
2)Keuntungan Peralatan Heliks
a) Kebisingan berjalan adalah 5-10 desibel lebih rendah daripada gigi empedu.
(b) Kapasitas beban 15-30% lebih tinggi daripada gigi empedu dengan ukuran yang sama.
c) Sesuaikan sudut helix untuk mengoptimalkan kinerja transmisi.
d) Cocok untuk kondisi kerja kecepatan tinggi dan beban berat
3)Aplikasi Peralatan Heliks
a) Kotak gigi turbin angin
Sistem transmisi mesin pertambangan
c) Penggerak spindle mesin alat
d) Peralatan pengangkut jalur produksi otomatisasi
| Produk | Gear Helical |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| Produksi | Pembuatan roda gigi |
| Menggiling Gigi | √ |
| Modul (M) | 9 |
| Jumlah Gigi (Z) | 56 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 20° |
| Tingkat Keakuratan | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
