| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 200 set |
| Harga: | 300＄ |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Baja Tempa: | 17CrNiMo6 | Sudut Tekanan: | 20° |
|---|---|---|---|
| Keakuratan: | ISO 6-7 Kelas | Jenis roda gigi: | Roda Gigi Silinder |
| Warna: | Standar | Pengolahan: | penempaan |
| Menyoroti: | Gear Heliks Tunggal Lemparan,Peralatan Heliks Tunggal Efisiensi Tinggi,Operasi diam-diam Peralatan Heliks Tunggal |
||

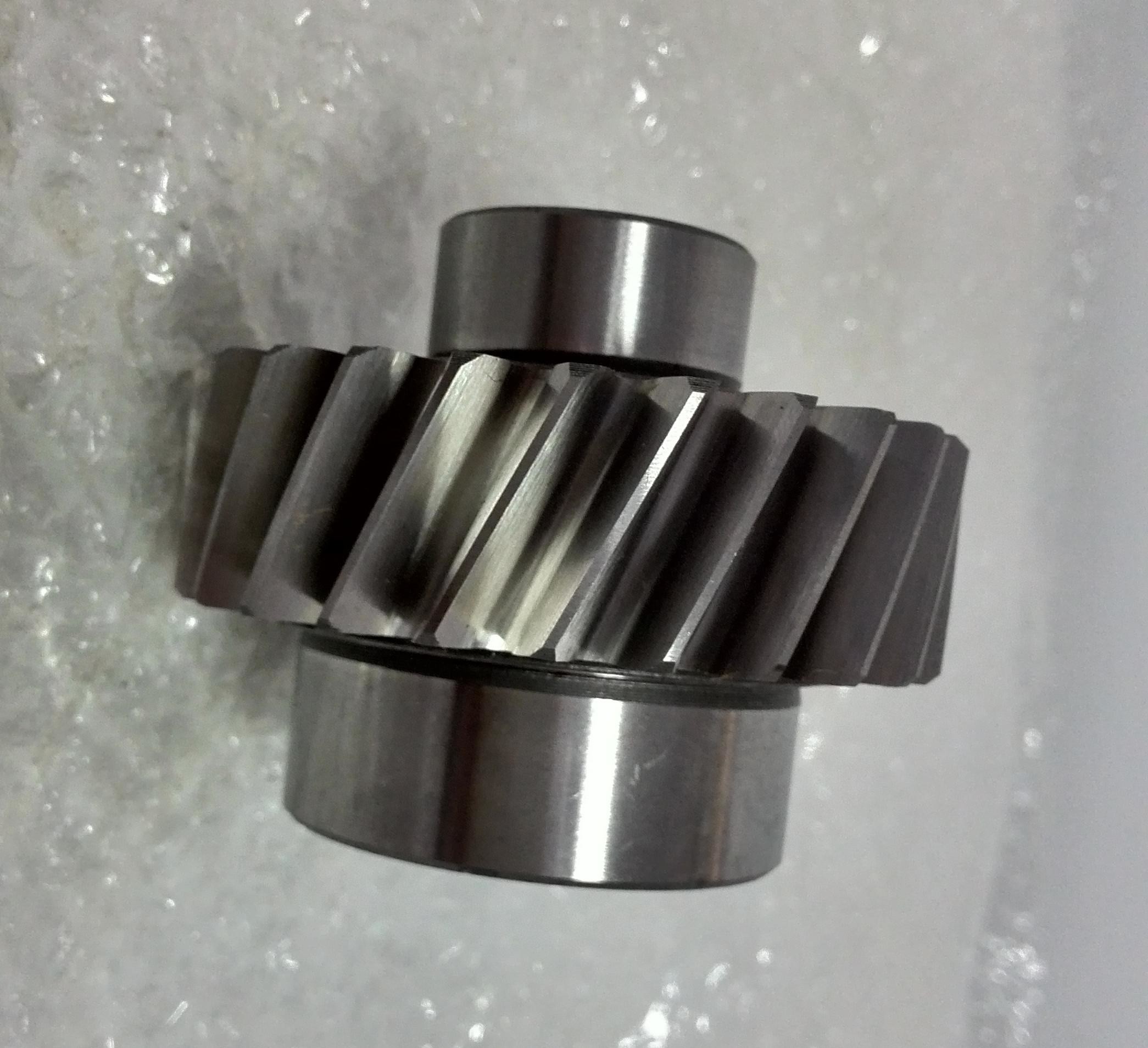

1)Deskripsi Peralatan Heliks
Gear heliks adalah gear silinder yang garis gigi membentuk sudut tertentu (sudut sekrup) dengan sumbu gigi.
Profil giginya terdistribusi dengan cara spiral.
2)Ciri-ciri Peralatan Heliks
(a)Garis gigi tidak sejajar dengan garis sumbu; sebaliknya, ia membentang dengan cara spiral.
b) Selama meshing, garis kontak miring dan secara bertahap masuk dan keluar dari posisi meshing.
c) Dapat didesain untuk berorientasi kanan atau kiri.
3)Keuntungan Peralatan Heliks
(a)Transmisi lebih lancar: Mesh progresif mengurangi kejut dan getaran.
b) Operasi yang lebih tenang: Kebisingan berkurang sekitar 10-15 desibel dibandingkan dengan gigi.
c) Kapasitas yang lebih tinggi: Jumlah gigi meshing lebih besar daripada gigi lurus.
| Produk | Gear Helical |
| Disesuaikan | √ |
| Jenis Profil Gir | Peralatan silinder |
| Produksi | Pembuatan roda gigi |
| Menggiling Gigi | √ |
| Modul (M) | 9 |
| Jumlah Gigi (Z) | 12 |
| Sudut Tekanan (α) | 20° |
| Sudut Lead | 20° |
| Tingkat Keakuratan | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
