| Tempat asal: | Cina |
|---|---|
| Nama merek: | YIZGEAR |
| Kuantitas min Order: | 200 set |
| Harga: | 300＄ |
| Kemasan rincian: | Peti kayu lapis |
| Waktu pengiriman: | 60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 500 set/bulan |
| Metode Manufaktur: | Gear Hobbing | Lebar Gigi: | 22mm |
|---|---|---|---|
| Kode Baja: | 20CrMnTi | Ukuran: | Berbagai Ukuran Tersedia |
| Sayap: | Gigi gigi penggilingan | Perawatan panas: | Pendinginan & Tempering |
| Menyoroti: | Involve gigi profil transmisi gigi,Gear Transmisi Mesh Lancar,Gear Transmisi Profil Gigi Involute Langsung |
||

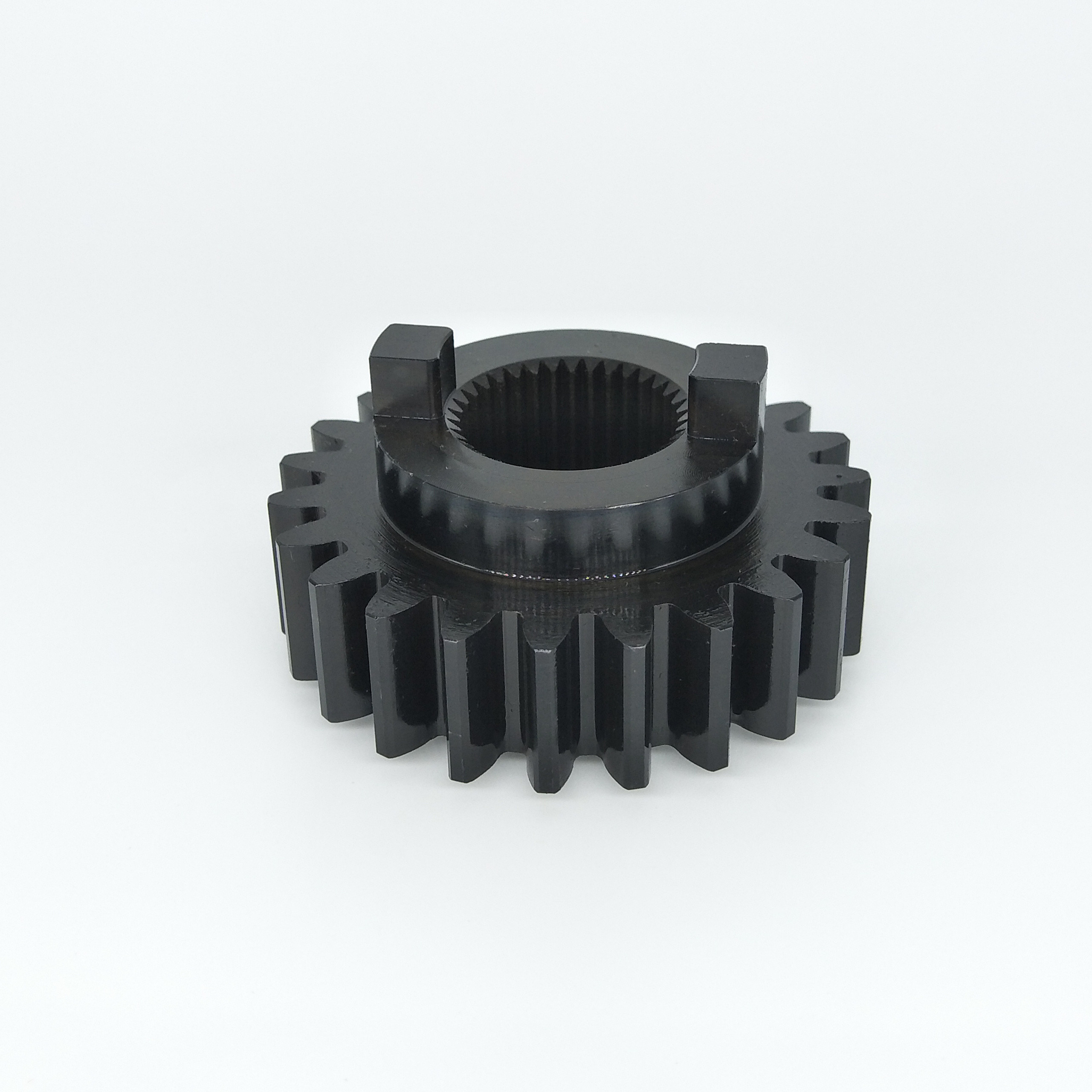

1) Deskripsi Gear Spur
Gear spur adalah jenis paling dasar dari gear silinder.
Garis giginya sejajar dengan sumbu gigi,Dan profil giginya adalah kurva lurus.
2) Fitur Gear Spur
a) Profil gigi memiliki bentuk involute garis lurus sederhana.
b) Selama meshing, seluruh lebar gigi bersentuhan secara bersamaan.
c) Hanya dapat digunakan untuk transmisi antara poros paralel.
3) Keuntungan Gear Spur
a) Struktur yang paling sederhana dan biaya manufaktur yang terendah.
b) Efisiensi transmisi setinggi 98-99%
c) Tidak ada gaya aksial yang dihasilkan, dan desain bantalan sederhana.
d) Mudah diproses dan dirawat.
| Produk | Gear Spur |
| Disesuaikan | √ |
| Jenis Profil Gir | Gear Silinder |
| Produksi | Perlengkapan Hobbing |
| Menggiling Gigi | √ |
| Modul (M) | 1.5 |
| Jumlah Gigi (Z) | 12 |
| Sudut Tekanan (α) | 20° |
| Sudut Heliks (β) | 0 |
| Tingkat Keakuratan | Kelas ISO 6-7 |
| Pengolahan Panas | Karburasi |
| Kekerasan permukaan | 58-62 HRC |
| Perbandingan Kode Kelas Baja | |||||
| CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
