Dalam bidang miniaturisasi, gigi dorong adalah komponen utama transmisi mikro yang ditandai dengan
dengan dimensi mereka yang kecil (biasanya dengan modul mulai dari 0,1 hingga 1 mm) dan persyaratan presisi yang menuntut,
menemukan aplikasi yang luas dalam perangkat mikro presisi.
Karena ukurannya yang kompak dan konstruksi yang ringan, gigi ini mencapai presisi profil gigi
Keuntungan mereka termasuk memungkinkan kecepatan yang tepat
dan transmisi torsi dalam ruang sempit, menawarkan waktu respons yang cepat dan disipasi energi yang rendah.
Mereka menunjukkan kompatibilitas yang kuat dengan komponen seperti motor dan bantalan miniatur,
Memfasilitasi integrasi sistem transmisi mikro yang kompak.
Teknik pemesinan presisi (misalnya, pemotongan kawat, precision gear hobbing, laser engraving) memastikan akurasi profil gigi
dan keseragaman pitch. Ketika meshing dengan micro-actuators (misalnya, micro-motor poros), jarak kontak minimal gigi
dan keterlibatan profil gigi presisi tinggi memungkinkan transmisi daya berisik, getaran rendah, memenuhi perangkat mikro"
persyaratan untuk presisi transmisi dan persyaratan ruang yang kompak.
Sistem penggerak fokus di kamera smartphone, gear penggerak bersama untuk robot mikro, mekanisme transmisi penyesuaian halus
dalam gimbal drone, gigi transmisi mikro dalam endoskop medis, dan gigi penghitungan/penyesuaian dalam instrumen presisi.

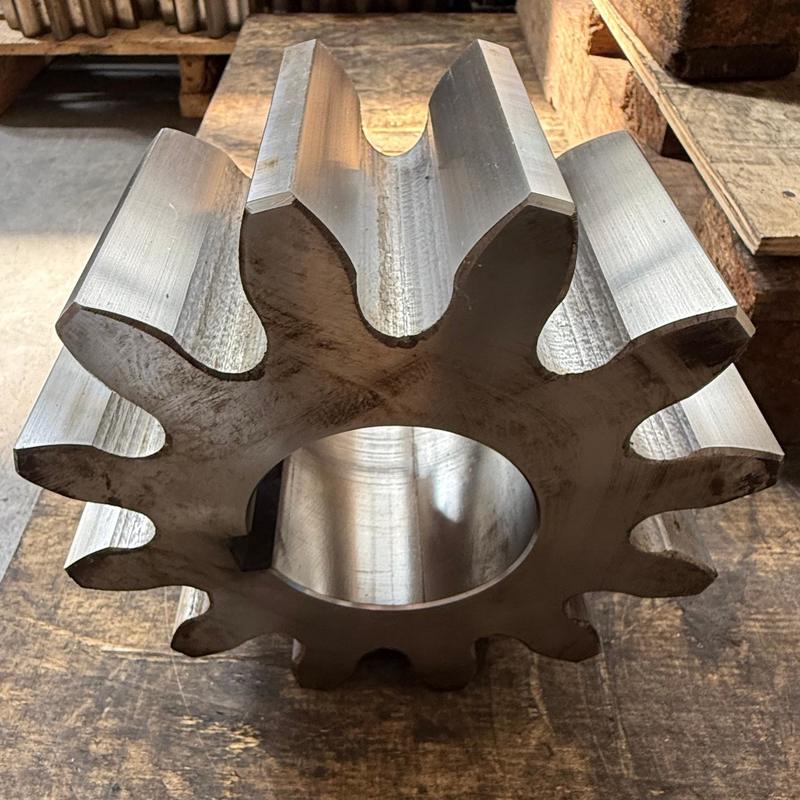

Produk | Gear Spur |
Disesuaikan | √ |
Jenis Profil Gir | Gear Silinder |
Pabrik gigi gigi | Penggilingan Gir |
Penggilingan Gigi Gear | √ |
Modul (M) | Adat |
Jumlah Gigi (Z) | Adat |
Sudut Tekanan (α) | Adat |
Sudut Heliks (β) | 0° |
Tingkat Keakuratan Gigi | Kelas ISO 6-7 |
Pengolahan Panas | Karburasi |
Kekerasan permukaan | 58-62 HRC |
Perbandingan Kode Kelas Baja | |||||
CHINA/GB | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
